201,304,316
类型：丝扣阀门

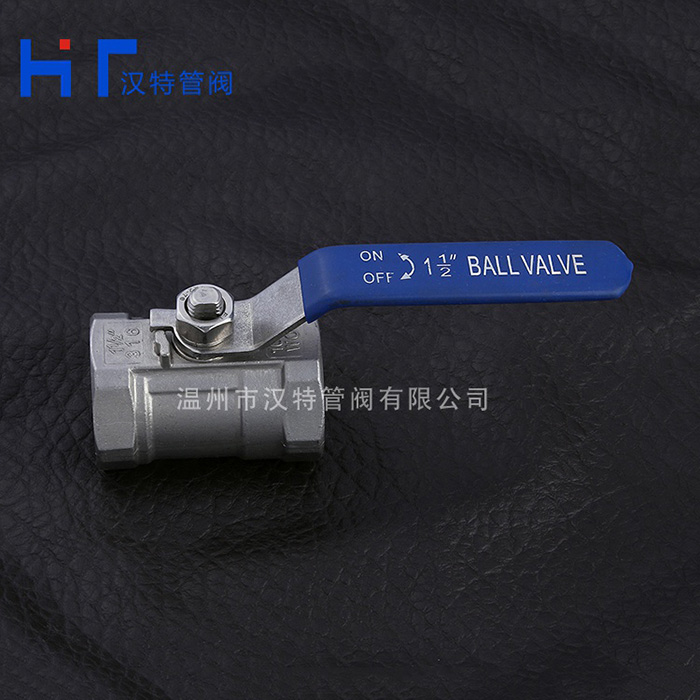

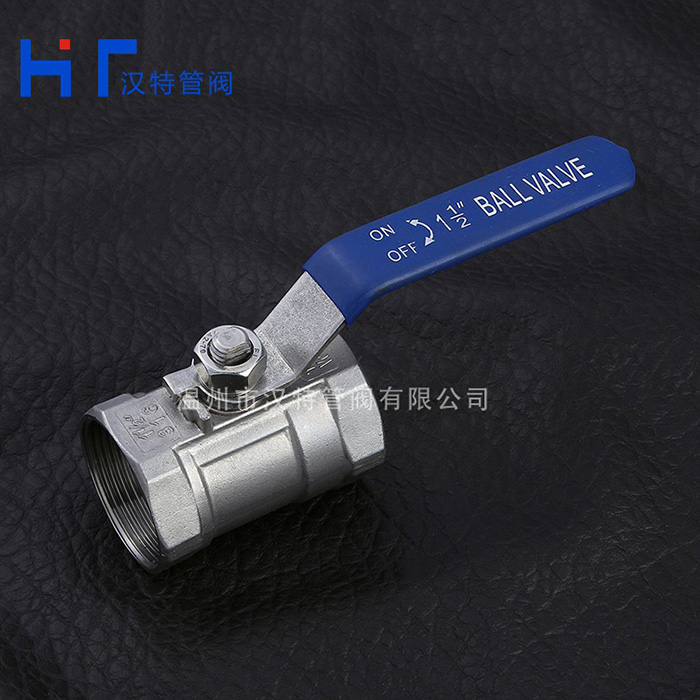

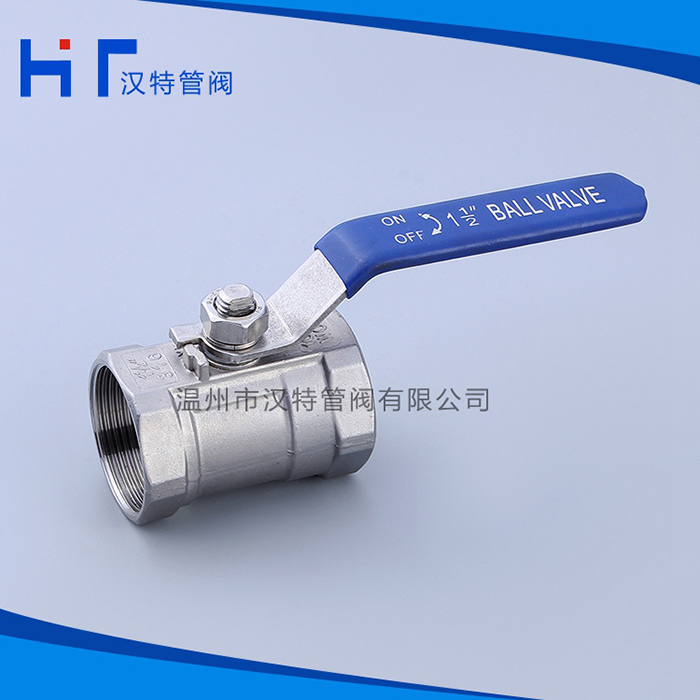

产品简介：
| 名称 | 型号 | 材质 | 结构形式 | 连接形式 | 产地 | 适用介质 | 压力坏境 | 工作温度 |
| 一片式球阀 | 201,304,316 | 不锈钢 | 固定球球阀 | 螺纹 | 温州 | 弱酸碱介质 | 常压 | 常温 |
| 规格 | |||||
| 202 | 1/4 DN6 | 304 | 1/4 DN6 | 316(重） | 1/4 DN6 |
| 3/8 DN10 | 3/8 DN10 | 3/8 DN10 | |||
| 1/2 DN15 | 1/2 DN15 | 1/2 DN15 | |||
| 3/4 DN20 | 3/4 DN20 | 3/4 DN20 | |||
| 1 DN25 | 1 DN25 | 1 DN25 | |||
| 11/4 DN32 | 11/4 DN32 | 11/4 DN32 | |||
| 11/2 DN40 | 11/2 DN40 | 11/2 DN40 | |||
| 2 DN50 | 2 DN50 | 2 DN50 | |||
| 21/2 DN65 | 21/2 DN65 | 21/2 DN65 | |||
| 3 DN80 | 3 DN80 | 3 DN80 | |||
| 4 DN100 | 4 DN100 | 4 DN100 | |||
产品描述：
一片式球阀结构简单、体积小、重量轻。流体阻力小，其阻力系数与同长度的管段相等。紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
一片式球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
一片式球阀基本信息
| 品牌 | 强泰管件 | 型号 | Q11F-16P | 材质 | 不锈钢 |
| 连接形式 | 螺纹 | 结构形式 | 浮动球球阀 | 公称通径 | DN20（mm） |
| 适用介质 | 弱酸碱介质 | 压力环境 | 常压 | 工作温度 | 常温 |
| 标准 | 国标 | 流动方向 | 双向 | 驱动方式 | 手动 |
| 零部件及配件 | 执行器 | 用途 | 调节 | 类型(通道位置) | 直通式 |
| 作用对象 | 水 | 规格 | DN20 | 别名 | 一片式丝扣球阀 |
一片式球阀产品设计规范
| 设计规范 | 结构长度 | 连接方式 | 实验与检验 | 产品标识 | 供货规范 |
| GB12224、GB/T12237 | GB/T12221 | BSP、BSPT | JB/T9092 | GB/T12220 | JB/T7928 |
| API6D、ASME B16.34 | ANSI B16.10 | NPT、NPTF | API598 | MSS SP-25 | API608 |

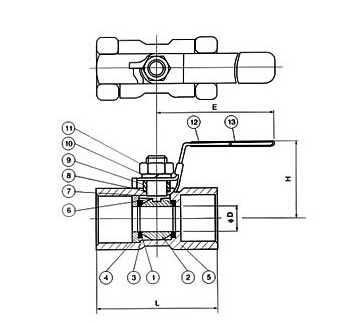

一片式球阀主要零部件材料表
| 序号 | 零件名称 | 材料 | 数量 | 序号 | 零件名称 | 材料 | 数量 |
| 1 | 阀体 | CF8M/CF8 | 1个 | 8 | 压盖 | 316/304 | 1个 |
| 2 | 球体 | 316/304 | 1个 | 9 | 阀杆 | 316/304 | 1个 |
| 3 | 阀盖 | CF8M/CF8 | 1个 | 10 | 弹簧垫圈 | SS | 1个 |
| 4 | 密封圈 | PTFE | 2个 | 11 | 阀杆螺母 | A2-70 | 1个 |
| 5 | 密封垫圈 | PTFE | 1个 | 12 | 手柄 | SS | 1个 |
| 6 | 止推垫圈 | PTFE | 1个 | 13 | 手柄套 | PVC | 1个 |
| 7 | 填料 | PTFE | 1个 |
